Motor cửa cuốn

Motor cửa cuốn là thiết bị quan trọng trong việc giúp cửa cuốn đóng mở, chuyển động lên xuống. Mô tơ cửa cuốn biến chuyển động tròn của mình thành chuyển động theo phương thẳng đứng của cánh cửa. Nó có khả năng quay cùng chiều hoặc ngược chiều kim đồng hồ. Giúp cửa có thể dễ dàng lên xuống theo yêu cầu người sử dụng.

Thông tin liên hệ của chúng tôi:

* Công ty TNHH cửa cuốn Bình Minh

* Hotline: 0903 82 1988

Chuyên cung cấp, lắp đặt, sửa chữa các loại motor cửa cuốn tại nhà, bảo hành lâu dài, linh kiện thay thế chính hãng

Hiện tại, motor cửa cổng cũng như diện tích của cửa ra vào thông thường có những kích thước phổ biến trong khoảng từ 8 đến 20m2. Do đó, motor cửa cuốn cũng được phân loại một cách rõ ràng để cho phù hợp với diện tích của cửa như:

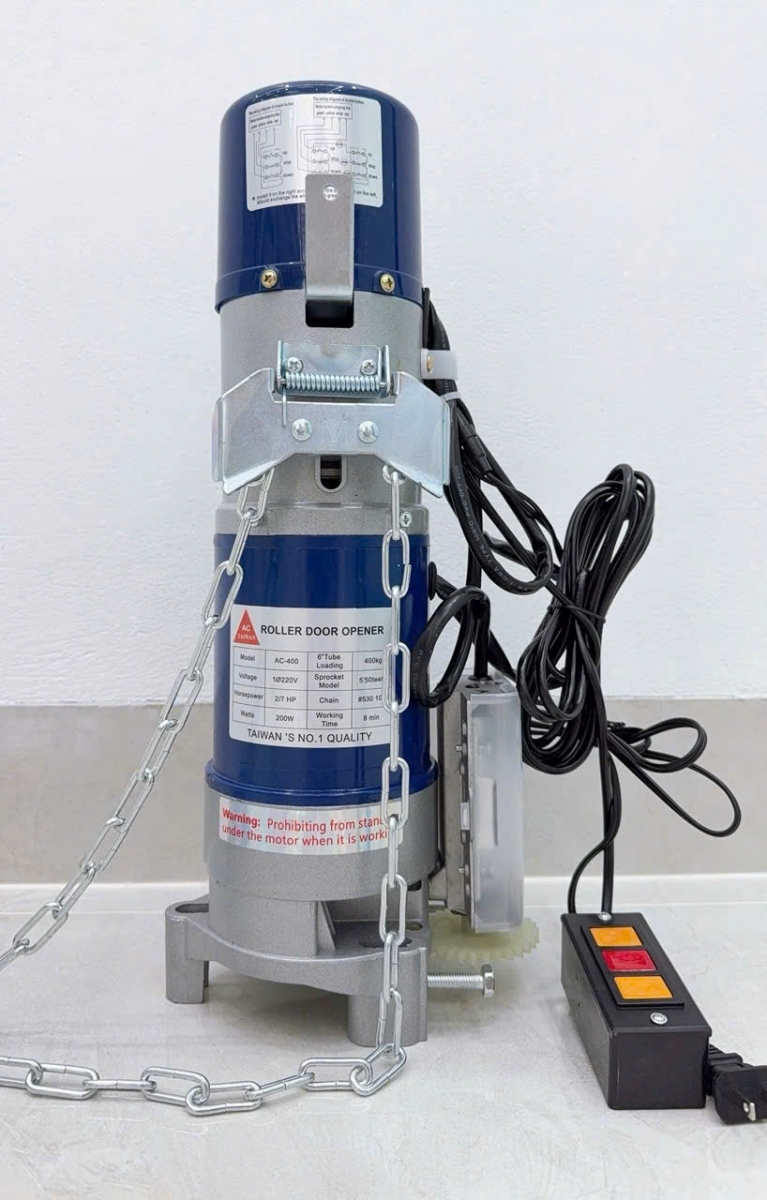

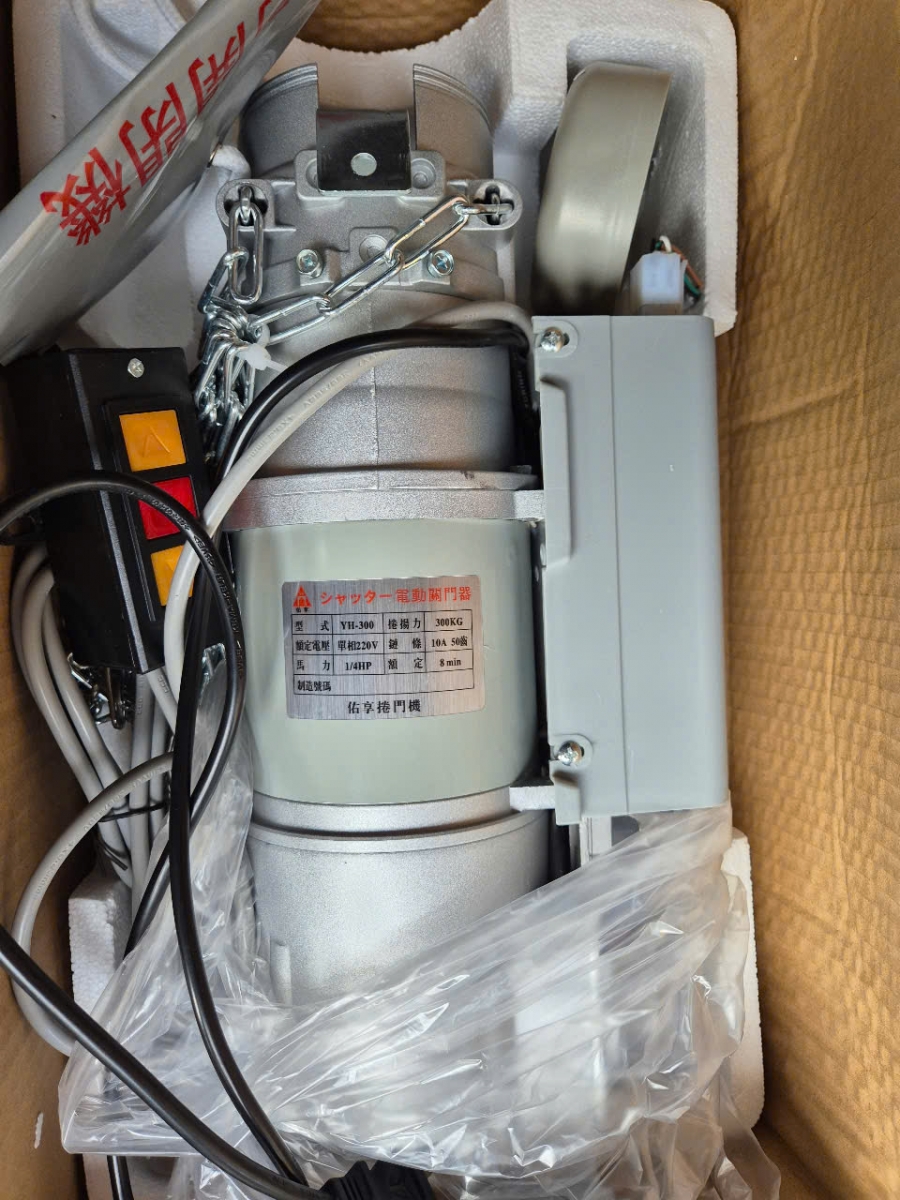

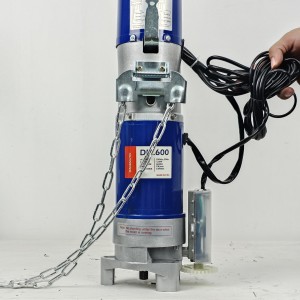

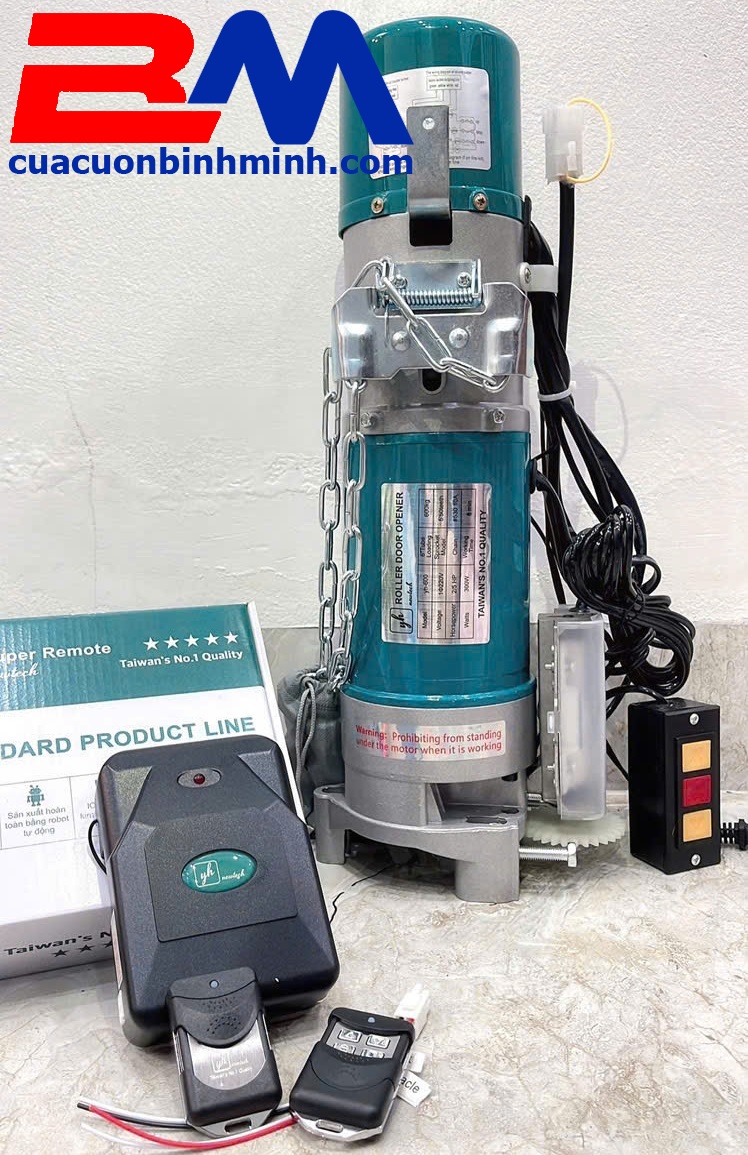

Motor cửa cuốn xích gồm có:

Motor cửa cuốn sức nâng 300kg – 400kg: 12m2 – 15m2.
Motor cửa cuốn sức nâng 500kg – 600kg: 15m2 – 20m2.
Motor cửa cuốn sức nâng 700kg – 800kg: 25m2 – 30m2.
Motor cửa cuốn sức nâng 1000kg: 30m2 – 40m2.

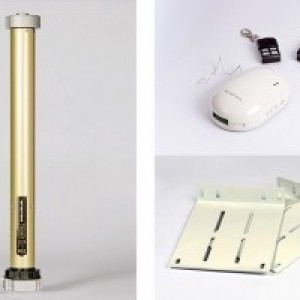

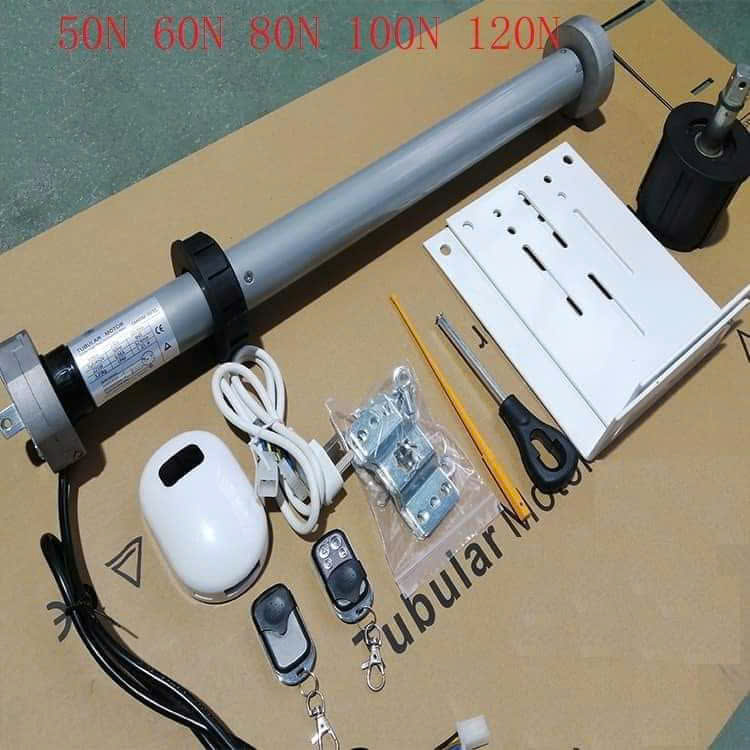

Motor cửa cuốn ống liền trục gồm có:

Motor cửa cuốn ống 100N sức nâng 130kg: 05m2.
Motor cửa cuốn ống 120N sức nâng 150kg: 07m2.
Motor cửa cuốn ống 140N sức nâng 180kg: 10m2.
Motor cửa cuốn ống 230N sức nâng 270kg: 14m2.

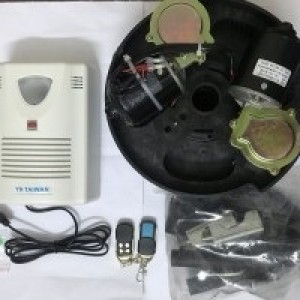

Motor cửa cuốn Dc24v có tấm liền gồm có:

Motor cửa cuốn động cơ đơn: Dưới 12 m2.
Motor cửa cuốn động cơ đôi: Trên 12m2.

Cấu tạo của motor cửa cuốn

Một bộ motor được cấu tạo từ 4 phần chính: động cơ, bộ phận phanh, bộ phận điều khiển, bộ phận truyền động.

Động cơ của motor

Phần động cơ của motor cửa cuốn được chia làm 2 phần chính là stator và rotor. Stator được cấu tạo từ các cuộn dây quấn trên các lõi sắt được đặt trên một vành tròn để tạo ra từ trường quay. Rotor là cuộn dây quấn trên lõi thép hình trụ.

Bộ phận phanh của motor cửa cuốn

Bộ phận phanh được cấu tạo gồm: 2 rơ le và nam châm điện. 2 rơ le thực hiện lệnh từ remote điều khiển từ xa để đóng mở cửa. Một rơ le cho chiều xuống và một rơ le cho chiều lê. Nam châm điện dùng để hút nhả bố thắng. Khi cửa cuốn hoạt động, nam châm điện sẽ hút bố thắng nhả ra cho motor chạy.

Bộ phận điều khiển

Khi nhận được lệnh từ remote, hợp điều khiển sẽ gửi tín hiệu đến bộ phận điều khiển trên motor. Tùy vào bạn đóng hay mở thì rơ le sẽ thực hiện lệnh tương ứng. Khi cửa cuốn chạy đến vị trí xác định, rơ le hành trình sẽ ngắt và cửa ngừng hoạt động.

Bộ phận truyền động

Bộ phận truyền động có chức năng chính là truyền lực đến mặt bích và từ đó quay xích kéo giúp cửa cuốn hoạt động.
